Security: classic firewall (history), Cisco ASA

Источники:

  • Про NGFW (FirePower) в отдельной статье
  • Про классические файрволы (ASA) в отдельной статье (этой)
  • Видео от Газинформсервис (ГАЗ-ИС)
  • Второе видео
  • Дока по базовой настройке Cisco ASA из второго видео Описание настроек КМЭ, в ней например подробно описана установка FirePOWER (SFR, подозреваю сокращение от SourceFiRe) модуля для Cisco ASA
https://www.cisco.com/c/en/us/support/docs/security/asa-firepower-services/118644-configure-firepower-00.html#anc7
The Cisco ASA FirePOWER module, also known as the ASA SFR, provides next-generation Firewall services, such as:
- Next Generation Intrusion Prevention System (NGIPS)
- Application Visibility and Control (AVC)
- URL filtering
- Advanced Malware Protection (AMP)

This document describes how to install and configure a Cisco FirePOWER (SFR) module that runs on a Cisco Adaptive Security Appliance (ASA) and how to register the SFR module with the Cisco FireSIGHT Management Center.
firewall functions & history

Firewall – критичный элемент для защиты сети. Могут быть как отдельные устройства standalone firewall, функционал встроенный в устройства integrated router, так и софт на каждом хосте host-based firewall (обычно оба решения, HBF встроен во все OS сегодня и даже используется облачными операторами типа yandex cloud).

Using both network- and host-based firewalls provides protection from external and internal threats. This also protects hosts that move between trusted and untrusted networks, like mobile devices and laptops.

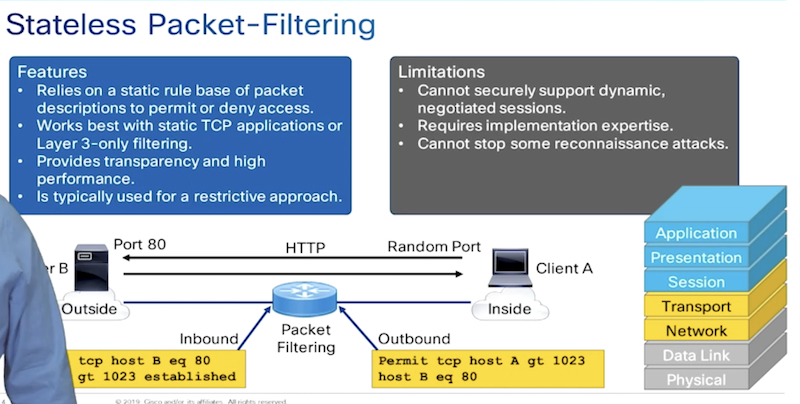

Кто то пытается сделать stateful firewall с использованием reflexive access list 🙂

Слайд PaloAlto повторяет (кроме включения в эволюцию Proxy) вышестоящие слайды Cisco.



Cisco Firewall History
  • Cisco centri firewall – первый firewall cisco, поддержка прекращена еще в 2001 😀
  • Cisco PIX (private internet exchange) – купленный продукт Cisco
  • Wheel group IPS/IDS – купленный продукт IDS/IPS, который был как в виде отдельного устройства, так и модуля в ASA. О его недостатках в Firepower.
  • Cisco ASA на основе PIX – культовый файрвол
  • Cisco Firepower – NGFW

Cisco ASAv

ASAv не хвалят в Azure: отсутствие clustering, небольшое количество интерфейсов и отсутствие консоли.

It's an ASA, which is a very good thing especially considering the NSG alternatives. I was very excited to see this.
However, you can't use native clustering/failover capabilities and it is not compatible with Azure Availability Sets.
That is a deal breaker for anyone trying to host something with a high SLA.

Second, the 3 internal (plus 1 external) NIC limit is also a problem for us and likely other enterprise customers, which I suspect are the primary audience for this.
That becomes an even bigger problem if clustering support is ever added as that requires a dedicated pair of NIC's.
The ASAv itself support 9 NIC's and all of these features outside of Azure; Microsoft and Cisco have some work to do together to make this more than a glorified way to manage NSG's and VPN's.

Lastly, the lack of any console support is killer if you fat finger something and lock yourself out.



Cisco ASA

Интересное:

  • Есть vASA (как просто L4 firwall неплох). pbr появились на asa в урезанном виде, но gre так и нет. ASR лучше ASA по производительности NAT. Тут довольно дорог зачастую саппорт (например, на 2х5520 только саппорт стоил в свое время 5-6к$. Так же денег стоит лицензии на IPS, anyconnect (например, на 2х5508 стоил те же 5-6к$, при этом включая сами девайсы).
  • в контексте обхода импорта западной криптографии заказом девайсов без стойкой (AES, 3DES) криптографии (K8) и локальным обновлением до версии с криптографией (K9)
  • permit any any недопустимо прописывать даже на этапе настройки Cisco ASA
  • для проверки конфигов используют efros config inspector – свое платное ПО, которое реализует VCS и проверку конфига на best practices.

Cisco ASA – Firewall Cisco на основе Cisco PIX. ASA поддерживает большое количество функционала, например:
    • VPN headend/server for remote access/site-to-site vpn
    • NAT
    • DHCP client/server
    • Routing – static, dynamic (RIP/EIGRP/OSPF)
    • Modes
      • Routed – ip адрес на каждом интерфейсе
      • Transparent – bridge, l2 firewall



security level

Security-level – какое-либо число от 0 до 100, которое определяет степень безопасности того или иного сегмента сети. Смысл имеет лишь разница между значениями, а не сами числа. Пример базовой и правильной настройки security-level: внешняя сеть – 0, локальная сеть – 100.

Верно ли утверждение: “Cisco ASA будет пропускать трафик из зоны с низким значением security-level в зону с более высоким”?

    • Верно
    • Неверно
    • Затрудняюсь ответить
Неверно

Правильным утверждением будет: “Cisco ASA будет пропускать трафик из зоны с более высоким значением security-level в зону с более низким.”



Базовая настройка

CONSOLE (9600)
BASIC settings
enable
 conf t
  hostname ASA
  interface gigabitethernet1
    security-level 100
    nameif inside
    ip address 192.168.0.1 255.255.255.0
    no shutdown
    exit
  username admin password <password> privilege 15
  aaa authentication ssh console LOCAL
  aaa authentication http console LOCAL
  aaa authentication serial console LOCAL
  aaa authentication enable console LOCAL
  enable password <password>
  crypto key generate rsa modulus 1024
  asdm image flash:/asdm-643.bin
  http server enable
  http 192.168.0.0 255.255.255.0 inside
  ssh 192.168.0.0 255.255.255.0 inside
 wr
 sh run

SOFT UPDATE (указываем новый образ, старый в backup)
enable
 conf t
 no boot system disk0:/asa961-lbff-k8.SPA
 boot system disk0:/asa981-lbff-k8.SPA
 boot system disk0:/asa961-lbff-k8.SPA
 asdm image disk0:/asdm-781.bin
wr
reload

enable
 conf t
 no boot system disk0:/asa961-lbff-k8.SPA
show run boot system
wr
show flash:
delete disk0:/asa961-lbff-k8.SPA
delete disk0:/asdm-761.bin

Пример вывода show ver.

По умолчанию asa не отображается в traceroute, чтобы начала нужно:

policy-map global_policy
class class-default
set connection decrement-ttl

Включение инспекции ICMP (необходимо для работы icmp между разными security-level без настроек ACL – без этой настройки исходящие пакеты из высокого security-level достигают назначения в более низком security-level, но оборатные не пропускаются т.к. Cisco не может сопоставить ответ с запросом):

fixup protocol icmp

Два провайдера:

interface Gi1/3
  nameif ISP1
  security-level 0
  ip address 2.2.2.1 255.255.255.128

interface Gi1/4
  nameif ISP2
  security-level 0
  ip address 3.3.3.1 255.255.255.128

HTTP/SSH

http server enable
http 192.168.0.0 255.255.0.0 INSIDE
ssh 192.168.0.0 255.255.0.0 INSIDE
ssh timeout 20 # айдл коннект 20 минут
pager lines 48 # увеличиваем количество строк вывода с 24 до 48

Пример автоматически созданных правил с разрешением доступа из высокого security-level в низкий. Нужно быть аккуратными с default правилами:

  • Конкретное разрешающее правило в конкретной секуции исчезнет при создании в его секции ACL
  • Эти правила ВСЕ исчезают сразу после создания глобального ACL (их лучше использовать в последнюю очередь)

Iteration между одним security-level (по умолчанию трафик заблокирован, не помогут даже ACL)

same-security-traffic permit inter-interface # для взаимодействия нескольких security зон с одинаковым security-level
same-security-traffic permit intra-interface # для получения трафика на интерфейсе и возврата трафика на этом же интерфейсе (router-on-a-stick, например, VPN)



PRIMARY & BACKUP ISP

ISP primary & secondary + Ip sla monitor + tracking objects – как понимаю пингуются два разных ресурса через маршруты через разные провайдеры – myip и резолвер ip Yandex (еще альтернатива – eth0.me); на основе этого принимается решение держать маршрут в таблице или нет

Маршруты для IP SLA

route ISP1 178.63.151.224 255.255.255.255 2.2.2.2
route ISP2 185.5.136.119 255.255.255.255 3.3.3.3

NAT

object network ISP1_NAT
 nat (any,ISP1) dynamic interface dns
object network ISP2_NAT
 nat (any,ISP2) dynamic interface dns

Маршруты с приоритетами (основной и резервный каналы). ISP1/ISP2 это nameif соответствующих интерфейсов (аналогично к интерфейсам привязываются и ACL в ASA):

route ISP1 0.0.0.0 0.0.0.0 2.2.2.2 10
route ISP2 0.0.0.0 0.0.0.0 3.3.3.3 1

IPSec tunnel primay & backup

tunnel-group 2.2.2.3 type ipsec-l2l
tunnel-group 2.2.2.3 ipsec-attributes
pre-shared-key <PSK>
tunnel-group 3.3.3.4 type ipsec-l2l
tunnel-group 3.3.3.4 ipsec-attributes
pre-shared-key <PSK>

crypto map MAP_ISP1 10 set peer 2.2.2.3 3.3.3.4
crypto map MAP_ISP2 10 set peer 3.3.3.4 2.2.2.3

Syslog

logging list syslog message 113012 # уведомления на syslog при возникновении события RA VPN подключений и подключений к Cisco ASA по SSH
logging list syslog message 622001 # уведомления на syslog при возникновении событий добавления и удаления маршрутов с SLA
logging host INSIDE 192.168.10.20
logging trap syslog
logging facility 16
logging device-id string CNTR-FW



Inspection

На Cisco ASA 5508 используется sip/ftp/h323/etc инспекция. Причем они ее даже настраивают на конкретный SIP. Прямая цитата из doc – инспекция SIP по умолчанию включен на Cisco ASA и проброс SIP работает даже без создания правил проброса в NAT, но она бесконторльно пропускает SIP-трафик в обе стороны на любые адреса в интернете. Настроим инспекцию SIP c привязкой через access-list для работы с конкретным VOIP-шлюзом провайдера, остальной SIP-трафик из интернет будет блокироваться.

object network prov-sip-gw
  host 5.5.5.5
  description Provider VOIP-gateway

access-list sip_inspection extended permit ip object-group SIP-GW prov-sip-gw
class-map inspection_sip
  match default-inspection-traffic
  match access-list sip_inspection
policy-map global_policy
  no class inspection_default
  no class sfr
  class inspection_sip
    inspect sip
  class inspection_default
    inspect dns preset_dns_map
    inspect esmtp
    inspect ftp
    inspect h323 h225
    inspect h323 ras
    inspect ip-options
    inspect netbios
    inspect rsh
    inspect rtsp
    inspect skinny
    inspect sqlnet
    inspect sunrpc
    inspect tftp
    inspect xdmcp
  class sfr
    sfr fail-open

policy-map type inspect sip SIP_MAP
 parameters
  max-forwards-validation action drop log
  state-checking action drop-connection log
  software-version action mask log
  strict-header-validation action drop log
  no traffic-non-sip
  uri-non-sip action mask log
  rtp-conformance enforce-payloadtype

Полезные команды для работы с SIP:

show sip - показывает состояние регистрации sip-устройств
show service-policy | i sip – показывает статистику по трафику, прошедшего через инспекцию SIP
